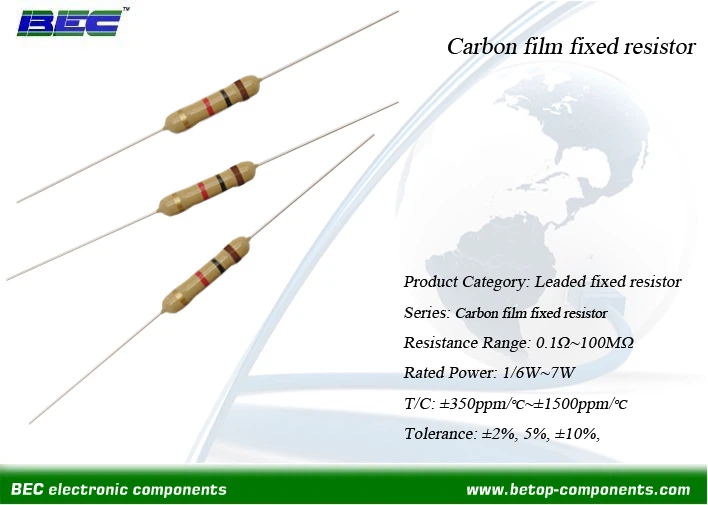

إن المقاومة الثابتة بغشاء الكربون التي تنتجها BEC عبارة عن مكون إلكتروني سلبي -مستوى أولي بقيمة مقاومة غير قابلة للضبط-، يتم إنشاؤها عن طريق ترسيب طبقة رقيقة وموحدة من الكربون (الجرافيت) على ركيزة خزفية عازلة. إنه أكثر أنواع مقاومات الأفلام استخدامًا وفعالية من حيث التكلفة-، وهو مصمم للدوائر غير الدقيقة والمنخفضة-إلى-الطاقة المعتدلة-والتي تكون فيها متطلبات الأداء أساسية (على سبيل المثال، الانحياز العام، وتحديد التيار، والتبديل). فهو يستبدل الدقة والثبات الحراري والضوضاء المنخفضة-بتكلفة منخفضة جدًا وسهولة في التصنيع-مما يجعله عنصرًا أساسيًا في الأجهزة الإلكترونية الاستهلاكية والدوائر الصناعية الأساسية ومشروعات الهواة.
المعلمات الأساسية
|
فئة المنتج |
فيلم الكربون المقاوم الثابت |
|
نطاق المقاومة |
0.1Ω~100MΩ |
|
القوة المقدرة |
1/6W~7W |
|
T/C |
± 350 جزء في المليون/درجة 1500 جزء في المليون/درجة |
|
تسامح |
±2%. ±5%, ±10% |
|
شهادة |
بنفايات، الوصول |
|
التطبيقات |
إمدادات الطاقة، ومعدات الاتصالات، والأجهزة الطبية، والتطبيقات الصناعية، والالكترونيات الاستهلاكية |
صفات
الركيزة:يوفر سيراميك الألومينا (Al₂O₃) منخفض النقاء-إلى-المتوسط (أو قلب الكربون للمتغيرات القديمة) - عزلًا كهربائيًا أساسيًا والحد الأدنى من التوصيل الحراري (فقط لتبديد حرارة الطاقة المنخفضة-).
طبقة مقاومة:فيلم رقيق (5–20 ميكرومتر) من الكربون/الجرافيت غير المتبلور المترسب عن طريق التحلل الحراري لغاز الهيدروكربون (على سبيل المثال، الميثان) - سمك الفيلم وكثافته يحددان المقاومة الأساسية؛ لا يتم استخدام أي سبائك أو أكاسيد باهظة الثمن.
التشذيب:يتم قطع أخدود حلزوني في طبقة الكربون (التشذيب الميكانيكي لـ 99% من الدرجات، والتشذيب بالليزر لمتغيرات الدقة النادرة بنسبة ±1%) لمعايرة المقاومة لتحمل الهدف-التشذيب الميكانيكي أبطأ ولكنه أرخص بكثير من الليزر.
الإنهاءات:أغطية نهائية أساسية من الفولاذ المطلي بالنيكل-النحاس أو القصدير- بدون طبقات تآكل/حواجز (خفض التكلفة بشكل رئيسي) - مزودة بأسلاك الرصاص المحورية (THT) (عامل الشكل السائد) أو وصلات لحام بسيطة مطلية بالقصدير- (متغيرات SMD).
طلاء وقائي:طبقة رقيقة من الإيبوكسي أو راتنج الفينول (مقابل الزجاج/الزجاج-الإيبوكسي لطبقة المعدن/أكسيد المعدن) - تحمي طبقة الكربون من الغبار/الرطوبة البسيطة ولكنها قابلة للنفاذ للرطوبة والحرارة المنخفضة-. يتم تطبيق المقاومة المطبوعة بالليزر - والتسامح وتقييمات الطاقة هنا (على متغيرات THT).
عملية الإنتاج
أجزاء من مرافق الإنتاج لدينا
التعليمات
س 1: ما هي قيم التسامح وTCR القياسية للمقاومات الثابتة للأفلام الكربونية؟
A1: التسامح (الدقة) وTCR (معامل درجة الحرارة للمقاومة) هما التكلفة
محسنة-بدون خيارات دقيقة-محددة (مقايضة متعمدة مقابل تكلفة منخفضة):
تسامح
±5%: الدرجة القياسية (الأكثر استخدامًا) - للدوائر الأساسية حيث لا يهم اختلافات المقاومة الصغيرة.
±10%: التكلفة-الدرجة المحسنة - لأرخص الدوائر غير-الحرجة (على سبيل المثال، الإلكترونيات التي تستخدم لمرة واحدة).
±1%: طلب خاص فقط (نادر) - غير فعال من حيث التكلفة-، نظرًا لأن مقاومات الأغشية المعدنية تعد خيارًا أفضل للتسامح المحكم.
TCR: ±150 → ±600 جزء في المليون/درجة (TCR السالب هو السائد) - استقرار حراري ضعيف، مما يعني أن المقاومة تتغير بشكل كبير مع درجة الحرارة (على سبيل المثال، مقاوم 1 كيلو أوم مع تغيرات ±300 جزء في المليون/ درجة بمقدار 0.3 أوم على مدى تأرجح درجة الحرارة بمقدار 100 درجة).
س2: ما هو الحد الأقصى لجهد التشغيل لمقاومة فيلم الكربون الثابتة؟
A2: قدرة جهد متوسط (تعتمد على الحزمة/الطاقة-)، يتم تخفيضها بشكل متناسب مع سحب التيار/الطاقة (لا توجد درجات متخصصة للجهد -الجهد العالي): 100 فولت (1/8 واط) → 500 فولت (5 واط) - مناسبة للدوائر الأساسية ذات الجهد المنخفض- إلى-الجهد المتوسط (على سبيل المثال، 12 فولت/24 فولت للتحكم في المستهلك/الصناعة).
س3: لماذا تتميز المقاومات الثابتة بطبقة الكربون بضوضاء أعلى، وهل هذا مهم؟
A3: تحتوي مقاومات فيلم الكربون على ضوضاء تيار عالية (~-10 ديسيبل عند 1 كيلو هرتز) لأن فيلم الكربون غير المتبلور يحتوي على فجوات جزيئية مجهرية وعدم انتظام - هذه الفجوات تخلق تقلبات جهد صغيرة (ضوضاء) عندما يتدفق التيار عبر المقاوم.
تؤثر الضوضاء فقط على مسارات الإشارة ذات المستوى المنخفض- (على سبيل المثال،-الصوت العالي، وتخطيط القلب/تخطيط القلب الطبي، وانحياز المستشعر)-في هذه الدوائر، تؤدي ضوضاء الفيلم الكربوني إلى إفساد الإشارات الضعيفة وإفساد الأداء. بالنسبة للدوائر الأساسية (تحديد تيار LED، انحياز الترانزستور، التبديل)، تكون مستويات الإشارة مرتفعة، والضوضاء ضئيلة تمامًا.
