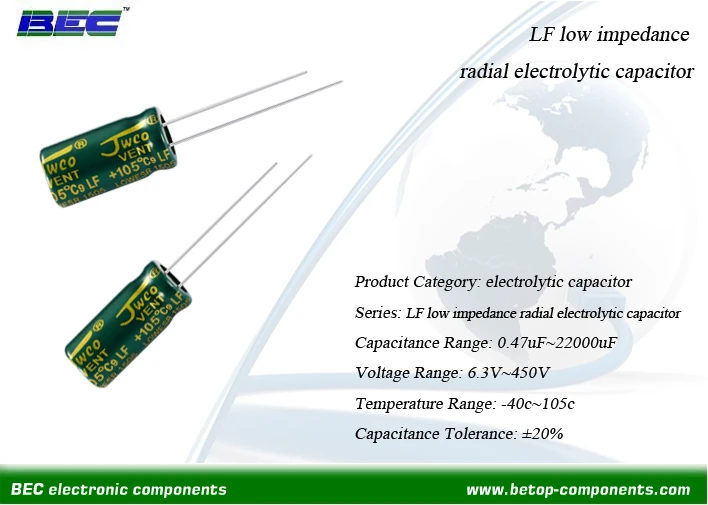

يعد المكثف الإلكتروليتي ذو المعاوقة المنخفضة LF الذي يتم إنتاجه بواسطة BEC مكونًا سلبيًا أساسيًا من خلال -الثقب (THT)، ويتم تحديده من خلال نهايته الشعاعية المحتوي على الرصاص (اثنين من الأسلاك المعدنية الممتدة من طرفين متقابلين لجسم أسطواني على طول محور مركزي واحد) وتصميم تخزين الطاقة الكهروكيميائية الأساسية من الألومنيوم-. تم تصميم هذا المكثف المتسلسل بمقاومة متسلسلة مكافئة (ESR) أقل بشكل ملحوظ وأداء تردد عالي - محسّن مقارنة بالمكثفات الإلكتروليتية الشعاعية القياسية. لقد تم تصميمه خصيصًا لتبديل مصادر الطاقة، ومحولات DC/DC، وغيرها من تطبيقات التيار المموج العالي - حيث قد ترتفع درجة حرارة التحليل الكهربائي القياسي أو يفشل قبل الأوان.
المعلمات الأساسية
|
فئة المنتج |
LF مكثف كهربائيا شعاعي منخفض المقاومة |
|
نطاق السعة |
0.47 فائق التوهج ~ 22000 فائق التوهج |
|
نطاق الجهد |
6.3V~450V |
|
درجة حرارة العمل |
-40 درجة ~ 105 درجة |
|
تسامح |
±20% |
|
شهادة |
بنفايات، الوصول |
|
التطبيقات |
الأنظمة الصناعية، صناعة السيارات، معدات الصوت والفيديو، أنظمة الإضاءة، تحويل إمدادات الطاقة |
صفات
تحسين استجابة التردد والأداء الحراري المحسن
النطاق الفعال: ما يصل إلى 50-100 كيلو هرتز (مقابل 10 كيلو هرتز للمعيار)
تردد الرنين الذاتي-: أعلى بسبب انخفاض ESL
منحنى المعاوقة: مسطح عبر نطاق التردد
انخفاض التسخين الذاتي-: تم تقليل خسائر P=I²R
تبديد أفضل للحرارة: غالبًا ما يكون لها بناء داخلي أفضل
استقرار درجة الحرارة: يختلف ESR بشكل أقل مع درجة الحرارة
إن الفروق الأساسية للتحليلات الكهربية الشعاعية ذات المعاوقة المنخفضة هي -انخفاض معدل الترسيب الكهربي (ESR) للغاية، وتحمل تيار التموج العالي، ومنحنى المعاوقة المسطحة عبر الترددات المتوسطة-إلى-الترددات العالية-وكلها محسنة لتطبيقات طاقة THT العالية-التيار العالي. يتم اختبار المواصفات الرئيسية وفقًا لمعايير JEDEC/IEC (100 كيلو هرتز/25 درجة لـ ESR/المقاومة؛ 120 هرتز/105 درجة للتيار المموج).
خصائص التصميم والاستخدام الحرجة
من السهل دمج التحليلات الكهربية الشعاعية ذات المعاوقة المنخفضة في تصميمات THT (متوافقة مع الانخفاض-) ولكنها تتطلب الالتزام بهذه الإرشادات لزيادة الأداء والموثوقية وعمر الخدمة-وتؤدي الانتهاكات إلى فشل مبكر أو تدهور الأداء:
التوافق مع القطبية:-غير قابل للتفاوض-قم دائمًا بمحاذاة الشريط السلبي مع اللوحة السلبية لثنائي الفينيل متعدد الكلور (الشاشة الحريرية/+علامة). الجهد العكسي يسبب الفشل الفوري.
إرشادات خفض القدرة: تعمل عند أقل من أو تساوي 80% من الجهد المقنن وأقل من أو تساوي 90% من تيار التموج المقنن- مما يزيد من العمر الافتراضي بمقدار 2–3x (يتبع نموذج أرهينيوس).
موضع PCB: ضعه في أقرب مكان ممكن من -محولات IC/DC الحالية العالية- (يقلل من أثر الحث) - وهو أمر بالغ الأهمية للاحتفاظ بأداء ESL/الممانعة المنخفض.
عملية الإنتاج
أجزاء من مرافق الإنتاج لدينا
التعليمات
س 1: كيف يختلف مكثف LF عن المكثف الكهربائي الشعاعي القياسي؟
ج1: الاختلاف الوحيد الأكبر هو نوع الإلكتروليت (البوليمر/الجل مقابل السائل)، والذي يدفع جميع ترقيات الأداء:
تتميز متغيرات المعاوقة المنخفضة بـ ESR أقل بنسبة 80-90%، وتحمل تيار تموج أعلى بمقدار 2-4 مرات، ومنحنى مقاومة مسطح يصل إلى 1 ميجاهرتز (مقابل 1 ميجاهرتز).<100kHz for standard).
إنها توفر عمرًا أطول بمقدار 2-4 مرات (بدون تبخر المذيبات السائلة) وتيار تسرب أقل بنسبة 50%.
يوفر البناء القوي (سلاسل أكثر سمكًا، وختم معزز) مقاومة اهتزاز أعلى بمقدار 4 مرات للاستخدام الصناعي/السيارات.
Q2: كيف أختار التحليل الكهربائي الشعاعي ذو المعاوقة المنخفضة المناسب لدائرتي؟
ج2: اتبع عملية الاختيار العملي التالية المكونة من 4 خطوات:
تحديد الجهد الكهربي/التيار المموج: تحديد تصنيف الجهد الكهربي أكبر من أو يساوي 1.25× الحد الأقصى لجهد التيار المستمر للدائرة؛ حدد تصنيف تيار تموج أكبر من أو يساوي 1.1 × تيار التموج الفعلي للدائرة (عند 105 درجة).
مطابقة السعة: اختر السعة اللازمة للتجانس/الفصل بالجملة (التسامح السائب بنسبة ±20% مقبول لوظائف الطاقة).
تحقق من المعاوقة/ESR: تأكد من أن المعاوقة الإجمالية أقل من أو تساوي 100 ميجا أوم عند 100 كيلو هرتز (معيار الصناعة المنخفض -Z) لتصفية التموجات المتوسطة - إلى - عالية التردد (<1MHz).
التحقق من عامل الشكل: حدد حجم EIA D×H والمسافة بين الرصاص التي تناسب THT PCB/لوحة التجارب (أدخل-للآثار الشعاعية القياسية).
اختيار الدرجة: اختر درجة المستهلك/الصناعة/السيارات بناءً على درجة الحرارة والاهتزاز ومتطلبات العمر (على سبيل المثال، AEC-Q200 لاستخدام السيارات).
